倍立达GRC经典项目回顾——长沙梅溪湖

日期:2018年11月2日 15:25

长沙梅溪湖国际文化艺术中心是湖南省地标性建筑,由英国的扎哈事务所担纲概念设计,北京市建筑设计研究院落地设计,北京城建集团施工总承包。总建筑面积 12.6 万㎡,总投资近20亿,通过5.2万㎡地下室连为一体,地上分为1800 座的大剧场、500 座的多功能小剧场和一个展厅面积超过 1 万㎡的当代艺术馆。其中:大剧院幕墙总面积约为53262㎡,包括GRC幕墙34230㎡;大剧院GRC数量约为5142块,小剧院GRC幕墙面积14000多㎡,数量约为2221块现已成为湖南省规模最大、全国领先、国际一流的高雅文化艺术殿堂。

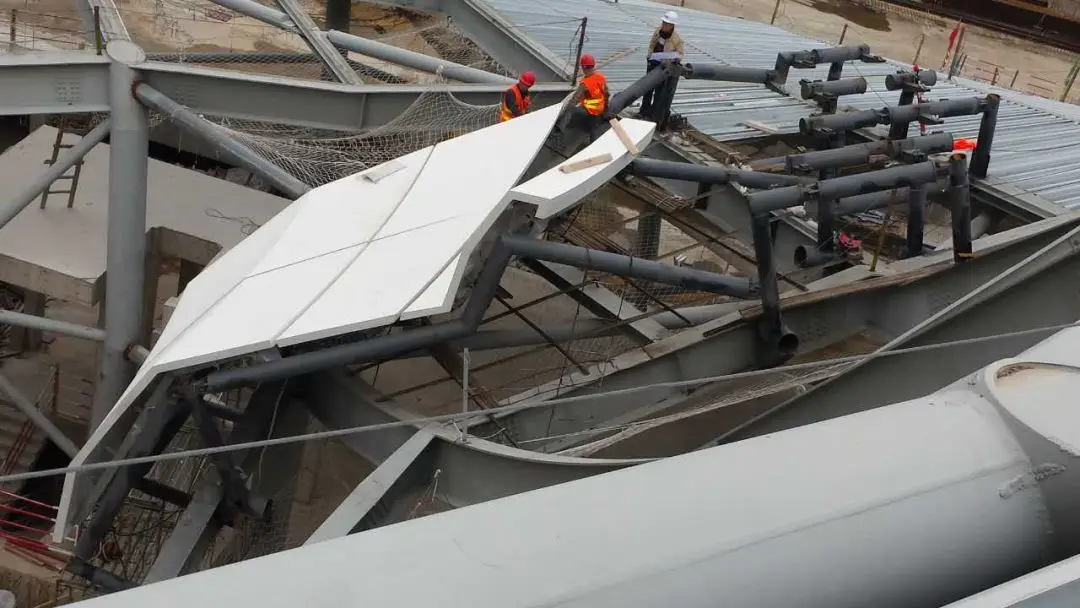

本工程建筑外形延续了行云流水般“扎哈曲线”,造型新颖别致,塑造出了高贵优雅的“芙蓉花”造型,是座典型的异形结构建筑。工程结构形式为(钢)框架-钢筋混凝土剪力墙结构;外围钢结构造型奇特,完全由2.2万t弯扭钢构件编制而成;外幕墙约10万㎡,造型迂回曲折,主要由7.4万任意曲面GRC(玻璃纤维增强混凝土)板组成,室内精装区域由不规则渐变的双曲 GRG 拼接而成; “扎哈式”复杂前卫的设计背后,是巨大且空前的施工难度。



2014年底设计介入梅溪湖,全国GRC单位共同竞标,本项是目前国内乃至全球最难项目之一,GRC肩负外墙维护体系更是设计师作品最直观的表达,做为面向大众的国际文化艺术中心,业主要求GRC实现后期可拆卸化,施工六向调节化。确保项目交付后防水及保温的维修,同行在接触本项目后陆续退出,我方通过三个月的不断钻研终于克服困难,制定了一套满足本项目10000块不同板型的统一标准节点,可六向调节即X\Y\Z三向转动、三向正负移动,利用防滑垫片与螺母固定限位,并与同济大学共同进行力学验算确保项目安全性。



我方同扎哈共驻深圳半年时间,运用DP、与Rhinoceros软件对建筑模型空间塑造及细部优化处理,并通过Grasshopper对后期背附钢架建模及模具出图进行参数化编程,采用程序运行提高设计精度节约人工与时间成本,增强了业主各方对倍立达设计团队的信心。深化加工图为设计最后一个环节,为加强设计与加工的衔接,设计团队全部进驻工厂,对每一个环节进行详细交底,运用全站仪施工打点测量采集现场数据与电脑模型比对,确保交付的每一件产品精度控制在3mm范围以内。





公司根据各个不同阶段需求配备相关设计人员,设计师都较年轻化,非常珍惜有这样一个项目提升自我能力,面对项目难点我们研制程序创新节点,并推翻传统工艺从设计之初到加工制模全部程序化,三维控点影像扫描。为满足工期要求我们加班加点保证设计质量与进度,向业主及同行展示了倍立达铁军孜孜不倦奋发向上的精神。

所属类别: 项目新闻
